Ref: Model HBT

Système de mesure du couple de direction et de l’angle de braquage pour guidon de moto

Mesure avec précision le couple d’effort de direction et l’angle de braquage
Plage de mesure : ± 135 Nm (plages inférieures possibles)
Plage de mesure de l’angle : ± 180 degrés
Se monte sur le guidon de direction d’origine (OEM) ou sur l’arbre d’un ATV
Comprend le transducteur, l’encodeur, le support de montage et l’interface utilisateur
Mesure le couple de direction, l’angle et la vitesse angulaire (vitesse disponible uniquement sur la sortie CAN)
Sorties analogiques et signal CAN 2.0
Interface utilisateur avec commandes simples de remise à zéro et d’étalonnage par shunt
Construction robuste et étanche aux intempéries
Certificat d’étalonnage inclus

Introduction

Le système de mesure de couple au guidon HBT mesure le couple d’effort de direction et l’angle de braquage sur les motos et les quads (ATV), tout en préservant le bon fonctionnement du guidon.

Le HBT peut être monté sur des guidons de direction ou sur l’arbre de direction d’un ATV, en remplaçant les brides de guidon existantes ou en s’y fixant. Michigan Scientific peut concevoir et fabriquer un système de montage adapté aux exigences du client. Le dispositif anti-rotation du capteur d’angle de direction est fixé à un point de référence immobile sur la moto.

Le HBT est un capteur à jauges de contrainte fabriqué en acier inoxydable haute résistance et entièrement compensé en température. Le signal d’angle de direction est généré par un codeur inductif haute résolution. Le transducteur de couple et le capteur d’angle de direction sont alimentés et pilotés par une unité de contrôle DIGI-STEER de Michigan Scientific.

Spécifications

Caractéristique	Valeur
Capacité nominale de couple	135 Nm
Charge axiale admissible	400 N
Signaux de sortie	±10 V et CAN 2.0
Type de capteur de couple	Jauge de contrainte en pont complet
Non-linéarité du couple	< 1 % de la sortie pleine échelle
Plage d’angle de direction	± 180 degrés
Résolution angulaire	± 0,3 degré
Vitesse maximale pour la mesure de l’angle	333 tr/min
Plage de température compensée	-12 à 49 °C
Plage de température de fonctionnement	-20 à 80 °C
Alimentation d’entrée	9 à 36 VCC
Poids (ensemble transducteur)	1,6 kg

Installation

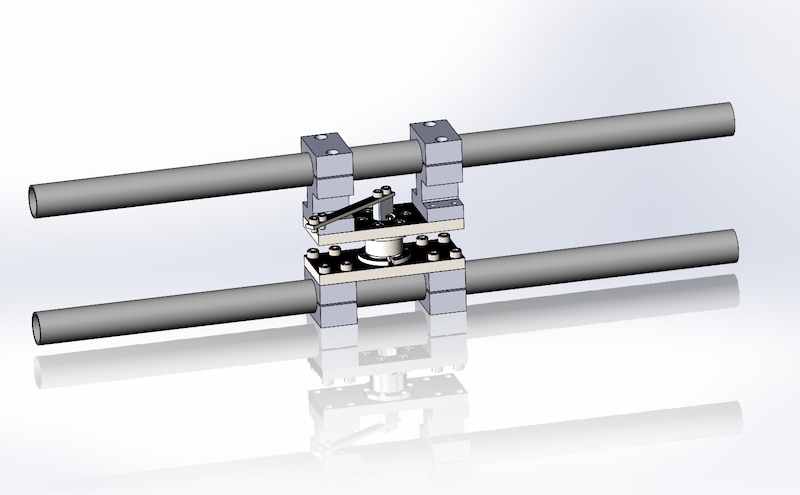

Le HBT peut être monté sur des guidons de direction ou sur l’arbre d’un ATV, en remplaçant les brides de guidon existantes ou en s’y fixant. Michigan Scientific peut concevoir et fabriquer un système de montage adapté aux exigences du client.
